半导体“基石”解密：陶瓷基板，藏在芯片里的“隐形功臣”

陶瓷基板是半导体行业的关键基础材料，作为芯片的 “专属地基 + 散热通道”，从手机芯片、LED 灯珠到新能源汽车功率模块、AI 算力芯片、航天电子组件，均是其应用场景，是半导体器件实现小型化、高功率、高可靠的核心前提。

01 核心定义

    以高纯度陶瓷材料为基础，结合金属薄片制成的电子载体，兼具陶瓷的绝缘、散热优势与金属的导电特性，本质是 “陶瓷底座 + 金属线路” 的组合，解决了传统基板绝缘和散热无法兼顾的难题。

02 发展历程与现状

三大发展阶段

1.起步（70-90 年代）：以氧化铝基板为主，工艺简单，核心技术被日美垄断，国内几乎空白。

2.成长（2000-2015 年）：氮化铝 / 氮化硅基板普及，国内仅能生产基础氧化铝基板，中高端仍依赖进口。

3.升级（2016 年至今）：AI、车载半导体推动高端基板需求，国内企业加速技术突破，进入国产突围关键期。

当前行业现状

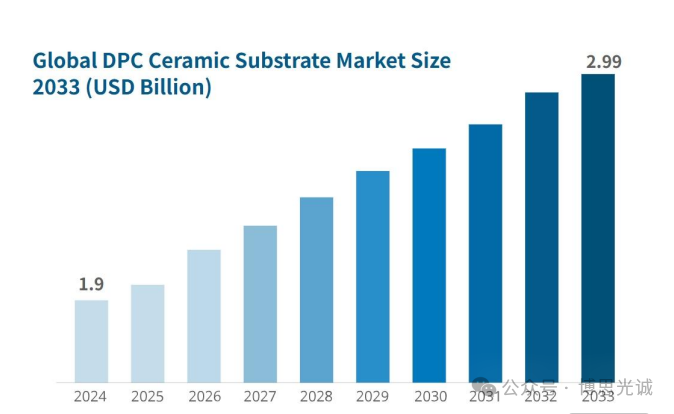

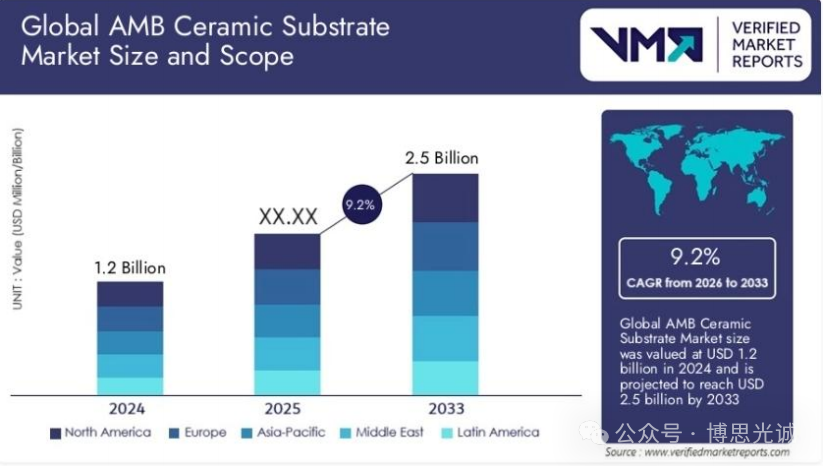

1.市场规模高增：2023 年全球市场约 28 亿美元，预计 2027 年达 45 亿美元（CAGR≈12.5%）；中国是最大消费市场之一，2025 年国内市场预计达 80 亿元。

2.需求结构升级：向氮化铝、氮化硅高端基板升级，AMB 工艺成热点，新能源汽车、AI 芯片是核心驱动力。

3.国产替代加速：江丰电子、中瓷电子等企业突破粉体制备、AMB 工艺等核心技术，中低端实现全面替代，高端产品通过车载 / 军工认证，但与海外仍有差距，替代空间巨大。

03 主流分类

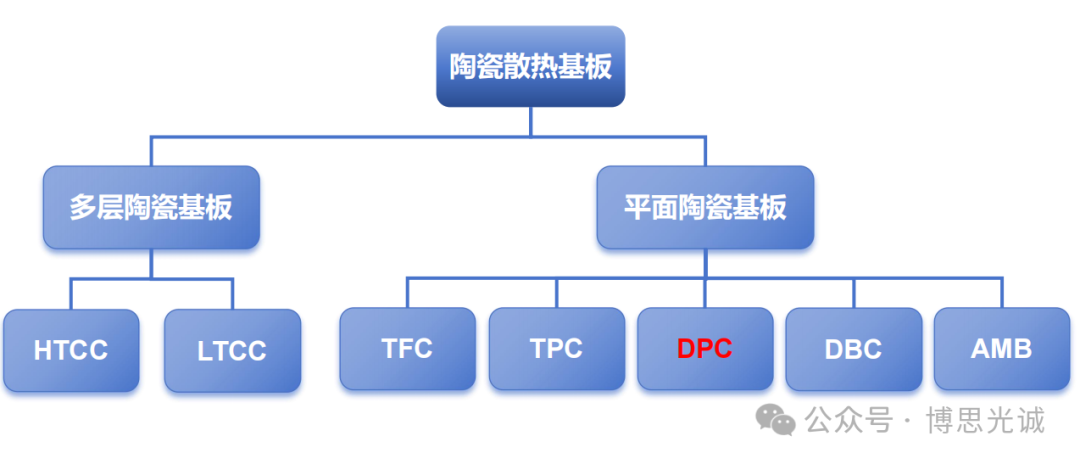

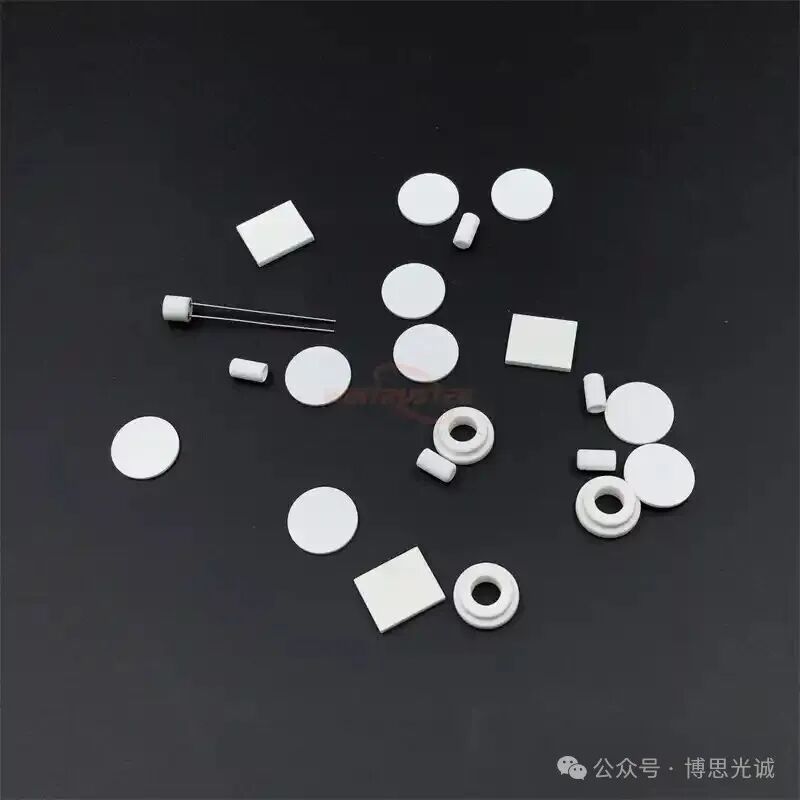

核心按材料和工艺划分，不同类型适配不同场景，是行业主流分类维度：

按核心材料（市场主流4种）

1.氧化铝：

2.氮化铝：

3.氮化硅：

4.氧化铍：

按制造工艺（行业热点为DBC、AMB、LTCC）

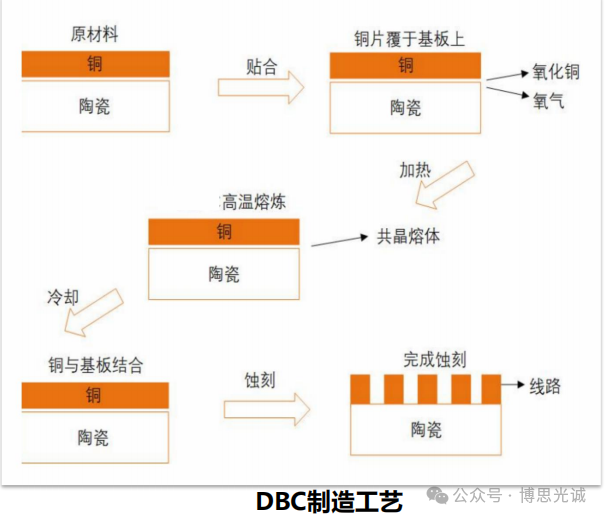

1.DBC（直接键合铜）：中高端大功率设备主流工艺，铜箔与陶瓷片高温紧密结合，散热好，适配新能源汽车功率部件。

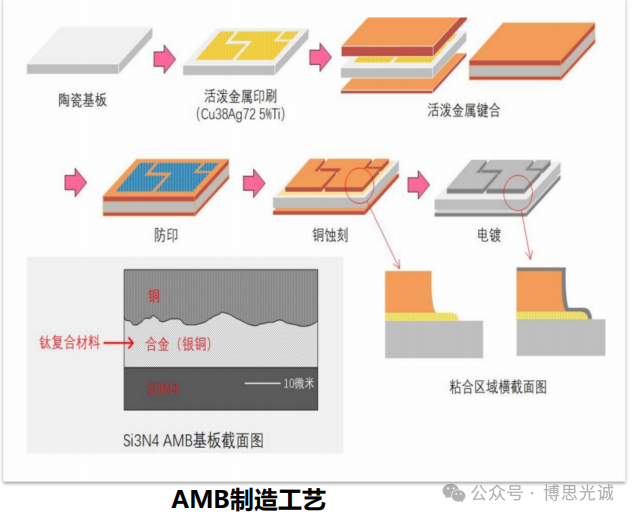

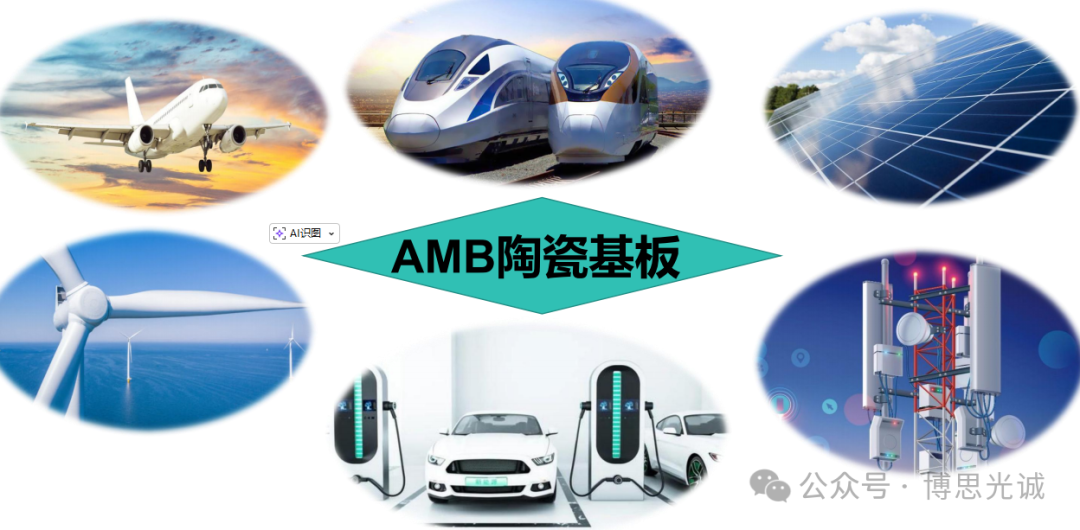

2.AMB（活性金属钎焊）：DBC 升级的高端工艺，结合更牢固，适配高压大电流场景，每辆电动车需 3–5 片。

3.LTCC（低温共烧陶瓷）：可立体布线，适配 5G 设备、车载雷达等小型化、高频场景。

4.HTCC（高温共烧陶瓷）：早期高端工艺，烧制温度高、成本贵，主要用于航天、军工。

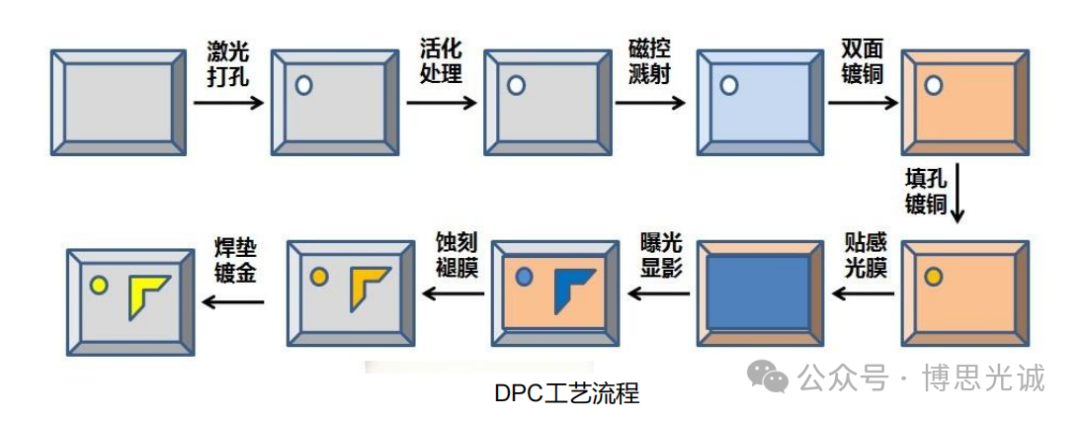

5.DPC（直接镀铜）：线路精度高，占 LED 领域陶瓷基板市场 69%。

04 四大核心作用

  陶瓷基板是半导体的 “四大支柱”，功能缺一不可，直接决定器件性能和寿命：

支撑固定：为芯片、元器件提供稳固平台和精准定位，保障电路结构完整。

散热导热：快速导出芯片工作热量，避免卡顿、损坏，是最核心作用之一。

绝缘隔离：隔绝线路间信号干扰，承受高压，防止短路，保障设备稳定。

电气互连：通过金属线路传递电信号和功率，线路精度是设备小型化的关键。

05 国产突围四大核心技术突破点

  国内技术瓶颈集中在高端材料、核心工艺、精度控制，突破重点围绕四方面：

1.高端陶瓷粉体制备：提升高端粉体纯度（超 99.9%）、颗粒均匀度，降低成本，实现源头自主。

2.高端键合工艺（AMB）：优化焊接材料和工艺，解决气孔问题，提升结合牢固度、耐高温和抗冲击能力。

3.布线精度提升：优化工艺实现线路宽度≤20 微米的高端需求，适配高密度、高精密的 AI 芯片等场景。

4.成本控制与规模化：优化生产流程、提高良率，开发低成本方案，完善产业链一体化，推动高端基板普及。

博思光诚

一家专注"切""磨""抛"方案提供商

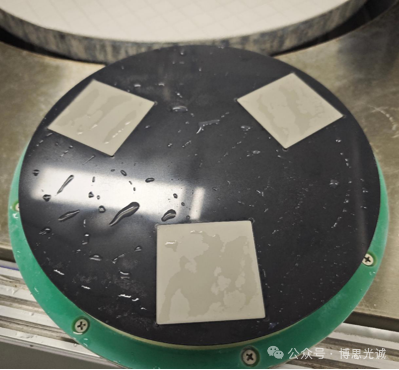

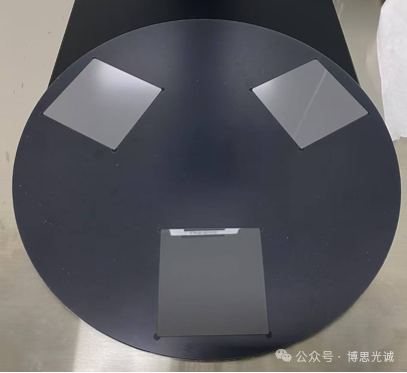

    陶瓷基板是国产半导体的“必争之地”，其技术水平直接关系我国半导体行业自主可控。目前国内中低端市场已实现全面替代，高端市场正加速突破，未来将朝着更高导热、更高精度、更低成本发展，成为国产半导体突围的重要支撑，持续赋能新能源汽车、AI、航天等新兴产业。博思光诚精密科技有限公司深耕陶瓷基板精密加工领域，紧扣行业趋势与客户需求，依托专业技术与全流程服务经验，可为不同场景客户量身定制专属陶瓷基板研磨抛光解决方案，精准匹配需求、破解加工痛点，助力客户提升竞争力，携手推动国产陶瓷基板产业升级，为半导体行业自主可控赋能。
