Micro LED市场预测及其研磨抛应用场景

01 Micro-LED 优势与应用场景

------------------Micro-LED优势------------------

①高亮度与高对比度

②超高分辨率与灵活性

③更低的功耗与长寿命

④透光度极高

------------------Micro-LED 应用场景------------------

①高端电视

→次世代的、远超传统显示的卓越画质的家庭电视解决方案：

高亮度、低能耗、长寿命、高对比

②可穿戴设备

→ 同时兼顾“透明 + 沉浸”的最佳技术：

高亮度、高效率、强户外表现

③虚拟现实与增强现实设备

→ 提供了极高分辨率和低延迟的解决方案：

VR/AR的下一代方向

④汽车显示屏

→ 提供了更加清晰、细腻的信息显示解决方案：

高流畅度、高对比度、高清晰度

02 Micro-LED 衬底选择

------------------Micro-LED 衬底------------------

衬底的核心作用是为发光层提供 “生长平台”，需满足晶格常数匹配（减少材料缺陷）、高导热率（散热）、机械强度高（适配巨量转移）

三大要求，主流衬底有 4 类：

蓝宝石（Al₂O₃）	成本低、透光性好、量产成熟	晶格失配率高（与 GaN 差 13%），导热率低（≈40 W/m・K）	中低端 Micro LED（商用拼接屏、平价电视）
硅基（Si）	成本极低（半导体行业成熟衬底），可实现大尺寸（12 英寸），适配 CMOS 驱动集成	晶格失配率高（≈17%），热膨胀系数差异大（易开裂）	未来量产主流方向（需解决缺陷问题）
GaN 同质衬底	晶格完全匹配（失配率 0%），发光效率最高	成本极高（是 SiC 的 3 倍以上），量产难度大	实验室级高端器件（如激光 Micro LED）

------------------Micro-LED 材料的未来趋势------------------

Micro LED 的半导体材料体系以 GaN 基化合物为核心（蓝光 / 绿光）、GaAs 基 / 氮化物为红光补充，衬底材料正从 “蓝宝石” 向 “硅基” 过渡。

材料技术的突破（尤其是红光效率、硅基集成、全彩兼容）是 Micro LED 从 “高端定制” 走向 “消费级普及” 的关键，未来 3-5 年，

随着红光材料与低成本衬底的成熟，Micro LED 的成本将大幅下降，逐步替代 OLED 和 Mini LED 成为主流显示技术。

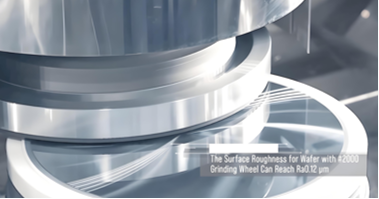

03 减薄砂轮在Micro-LED 生产过程中的应用

------------------衬底与外延生长------------------

步骤	核心操作	耗材
衬底选择与预处理	选用蓝宝石（主流）、SiC、硅（低成本）或柔性衬底（如 PI），进行清洗、减薄、抛光去除杂质	减薄砂轮
外延层生长	采用 MOCVD（金属有机化学气相沉积）技术，逐层生长缓冲层（AlN）、N 型 GaN 层、量子阱发光层（InGaN/GaN）、P 型 GaN 层
外延片检测	通过 PL（光致发光）、XRD（X 射线衍射）检测发光波长、结晶质量

------------------Micro-LED 芯片制造------------------
